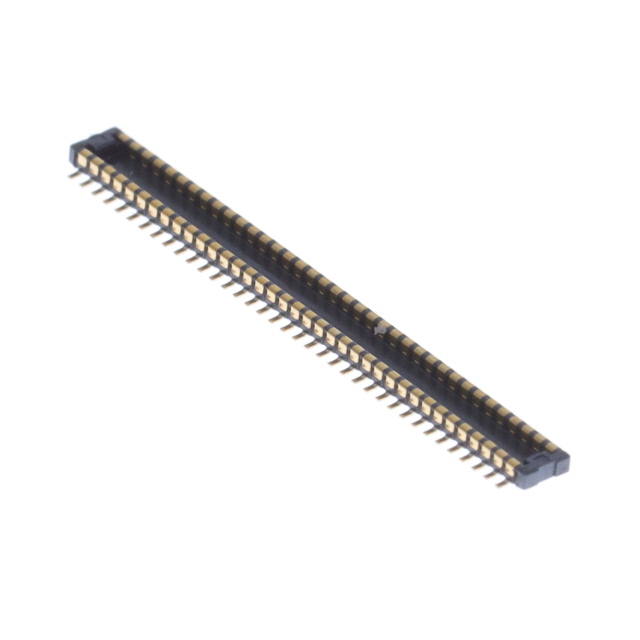

JAE WP7B-P070VA1-R8000 커넥터 제품 개요:
 | 메이커 | JAE |
| 제조업체 코드 | WP7B-P070VA1-R8000 | |
| 제품 설명 | 커넥터 플러그 70접점 SMD 골드, 70접점 커넥터 플러그, 외부 슈라우드 접점 표면 실장 금도금 |
JAE WP7B-P070VA1-R8000 커넥터 제품 속성:
| 유형학 | 설명 |
| 양식 | 커넥터, 상호 연결 |
| 직사각형 커넥터 | |
| 어레이, 에지 유형, 메자닌(보드 간) | |
| 메이커 | JAE Electronics |
| 범위 | WP7 |
| wrap | 테이프 및 릴(TR) |
| 커넥터 유형 | 플러그, 외부 슈라우드 접점 |
| 바늘 개수 | 70 |
| 간격 | 0.016"（0.40mm） |
| 배수 | 2 |
| 설치 유형 | 표면 실장 |
| 특성화 | 고정 꼬리 |
| 접촉 표면 처리 | 금박 |
| 접촉 표면 처리 두께 | 4.00µin（0.100µm） |
| 스플라이스 스택 높이 | 0.7mm |
| 보드 높이 | 0.020"（0.50mm） |
| 기본 제품 번호 | WP7B-P07 |
JAE WP7B-P070VA1-R8000 커넥터 제품(시리즈) 설명:
JAE Electronics WP7 시리즈 직사각형 커넥터는 소형 전자 장치용으로 설계된 고밀도 기판 간 인터커넥트이며, WP7B-P07 모델은 안정적이고 신뢰할 수 있는 신호 전송을 제공하도록 설계된 외부 셸 접점이 있는 플러그형 구조를 갖추고 있습니다. 70핀 커넥터는 0.4mm 피치 2열 배열로 효율적인 전기 연결을 보장하고 자동화된 생산을 위한 표면 실장을 지원합니다. 이 모델의 고정 솔더 테일 설계는 납땜 강도를 높이고 연결의 안정성과 내구성을 향상시킵니다. 조인트 스택 높이가 0.7mm, 온보드 높이가 0.5mm에 불과하여 초박형 전자 장치에 특히 적합합니다. 금도금 접점(4.00µin/0.100µm 두께)은 우수한 내식성과 전도성을 제공하여 장기간 안정적인 전기 성능을 보장하며, WP7B-P07은 스마트폰, 휴대용 장치 및 산업용 제어 시스템과 같은 고밀도 애플리케이션 시나리오에 이상적이며 컴팩트하고 신뢰성이 높은 전자 연결에 이상적인 선택입니다.
JAE WP7B-P070VA1-R8000 커넥터 문서 및 미디어:
| 리소스 유형 | 링크(웹사이트) |
| 사양 | WP7B-PyyyVA1-R8000 Drawing |
JAE WP7B-P070VA1-R8000 커넥터 정품|교체 설명:
우리는 스타킹(JAE) 브랜드 커넥터를 전문으로 하며 고객에게 고품질의 신뢰할 수 있는 연결 솔루션을 제공하기 위해 최선을 다하고 있습니다. 당사의 제품에는 안정성과 효율성을 보장하기 위해 엄격한 테스트를 거친 정품 및 고성능 대체품이 포함되어 있습니다. 문서 페이지 아래의 연락처 정보를 통해 언제든지 문의해 주세요!
