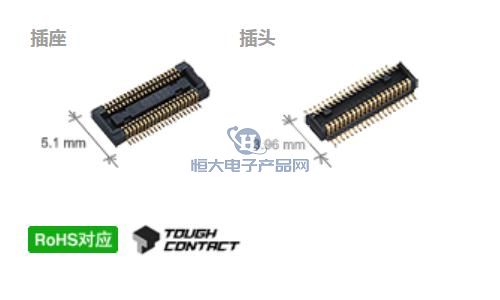

파나소닉|파나소닉 커넥터|파나소닉 산업용 FPC용 좁은 피치 커넥터 P4 시리즈는 1.5mm ~ 3.5mm 커넥터의 조합 높이로 다양한 환경에 적응할 수 있는 "TOUGH CONTACT" 구조이며, 주요 특징은 다음과 같습니다: 1.5 ~ 3.5mm의 조합 높이; 다양한 환경에 적응할 수있는 "TOUGH CONTACT" 구조; 커넥터 바닥은 PC 오버몰딩 구조입니다. 1.5~3.5mm; 다양한 환경에 적응할 수 있는 "TOUGH CONTACT" 구조; 커넥터의 바닥면은 PC 오버몰딩 구조로 만들어졌습니다. 주요 응용 분야는 모바일 장치, 산업용 장비입니다.
1、파나소닉|파나소닉 커넥터|파나소닉 산업용 P4 계열 기판-FPC 간 좁은 피치 커넥터 주요 제품 성능 세부 정보:
| 스포츠 이벤트 | 성능 | 조건 | |
| 전기적 특성 | 정격 전류 | 0.3A/단말(모든 코어의 총합이 5A 미만) | |
| 정격 전압 | 60V AC/DC | ||
| 내전압 | 150V AC 1분 | 정격 전압을 1분간 적용하면 1mA의 감지 전류에서 단락이나 손상이 없어야 합니다. | |
| 전기 절연 저항 | 1,000MΩ 이상(초기) | 250V DC 메고미터로 1분간 측정합니다. | |
| 접촉 저항 | 70mΩ 이하 | JIS C 5402에 따른 접촉 저항 측정 방법 | |
| 기계적 특성 | 삽입 힘 | 일치 높이 1.5mm],0.981 N/코어×코어 수 이하,[일치 높이 2.0mm~3.5mm],24코어 이하: 29.43 N 이하, 30코어 이상: 0.981 N/코어×코어 수 이하 | |
| 당기는 힘 | [높이 1.5mm 일치],최소 0.0588 N/코어×코어 수 이상,[높이 2.0mm ~ 3.5mm 일치],최소 0.118 N/코어×코어 수 이상 | ||
| 환경 속성 | 사용 - 보존 - 운송 | －55～＋85℃ | 저온에서 얼음과 결로 현상이 없어야 합니다. |
| 평생 성능 | 플러그 수명 | 50회 | 시간당 200회 미만의 반복적인 플러그 연결 및 분리 빈도 |
------------------------------------------------------------------------------------------------
2、파나소닉|파나소닉 커넥터|파나소닉 산업용 FPC용 P4 계열 좁은 피치 커넥터 주요 부품 번호/모델 번호 표:
| AXK700147G | AXK730247G | AXK750347G | AXK780347G | AXK840245WG |
| AXK720147G | AXK730347G | AXK760147G | AXK800145WG | AXK850145WG |
| AXK720247G | AXK730447G | AXK760247G | AXK820145WG | AXK850245WG |
| AXK720347G | AXK740147G | AXK760347G | AXK820245WG | AXK860145WG |
| AXK720447G | AXK740247G | AXK770147G | AXK824145WG | AXK860245WG |
| AXK724147G | AXK740347G | AXK770247G | AXK824245WG | AXK870145WG |
| AXK724247G | AXK740447G | AXK770347G | AXK830145WG | AXK880145WG |
| AXK724347G | AXK750147G | AXK780147G | AXK830245WG | AXK880245WG |
| AXK730147G | AXK750247G | AXK780247G | AXK840145WG |
------------------------------------------------------------------------------------------------
3, 일본 파나소닉 커넥터-파나소닉|일본 파나소닉 산업용 P4 시리즈 기판 - 좁은 피치 커넥터가있는 FPC이 제품 판매자:
대리점 판매 [일본 파나소닉 커넥터 - 파나소닉 | 일본 파나소닉 산업용 P4 시리즈 기판 - 좁은 피치 커넥터가있는 FPC] 및 모든 (번호 / 유형) 커넥터 제품 표 목록의 두 번째 항목의 내용; 커넥터 | 하네스 | 케이블 제품 솔루션을 제공하거나 이해하려면 다음 방법을 통해 당사에 문의하시기 바랍니다.
