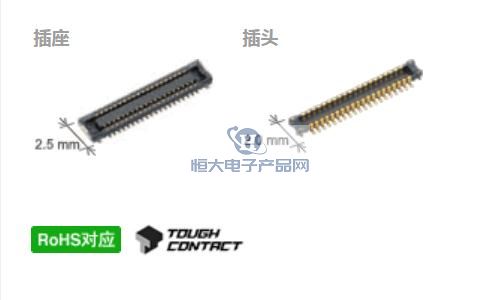

파나소닉|파나소닉 커넥터|파나소닉 산업용 A4S 시리즈 FPC용 좁은 피치 커넥터는 기계의 소형화 및 지능화를 위한 2.5mm 폭의 커넥터로, 주요 특징으로는 다양한 환경에 적응 가능한 "TOUGH CONTACT" 구조, 간단한 잠금 구조로 우수한 탈착감을 실현, 커넥터의 검사 가능 등을 들 수 있습니다. 주요 특징은 △다양한 환경에 적응할 수 있는 'TOUGH CONTACT' 구조 △단순한 잠금 구조로 탈부착감이 우수 △커넥터 점검이 가능한 점 등입니다. 주요 적용 분야는 스마트폰, 노트북 컴퓨터, 기타 모바일 기기입니다.
1、파나소닉|파나소닉 커넥터 | 일본 파나소닉 산업용 A4S 계열 기판-FPC용 좁은 피치 커넥터 주요 제품 성능 세부 정보:
| 스포츠 이벤트 | 성능 | 조건 | |
| 전기적 특성 | 정격 전류 | 0.3A/단말(모든 코어의 총합이 5A 미만) | |
| 정격 전압 | 60V AC/DC | ||
| 내전압 | 150V AC 1분 | 정격 전압을 1분간 적용하면 1mA의 감지 전류에서 단락이나 손상이 없어야 합니다. | |
| 전기 절연 저항 | 1,000MΩ 이상(초기) | 250V DC 메고미터로 1분간 측정하기 | |
| 접촉 저항 | 90mΩ 이하 | JIS C 5402에 따른 접촉 저항 측정 방법 | |
| 기계적 특성 | 삽입 힘 | 1.200N/코어 × 코어 수 미만(초기) | |
| 당기는 힘 | 0.165N/코어 × 코어 수 이상 | ||
| 환경 속성 | 사용 - 보존 - 운송 | －55～＋85℃ | 저온에서 얼음과 결로 현상이 없어야 합니다. |
| 평생 성능 | 플러그 수명 | 30회 | 시간당 200회 미만의 반복적인 플러그 연결 및 분리 빈도 |
------------------------------------------------------------------------------------------------
2、파나소닉|파나소닉 커넥터|파나소닉 산업용 A4S 계열 FPC용 좁은 피치 커넥터 주요 부품 번호/모델 번호표:
| AXE560127 | AXE634124 | AXE664124 | AXE614124 | AXE524127 |
| AXE560127D | AXE634124D | AXE664124D | AXE614124D | AXE524127D |
| AXE564127 | AXE640124 | AXE670124 | AXE614224 | AXE530127 |
| AXE564127D | AXE640124D | AXE670224 | AXE616124 | AXE530127D |
| AXE570127 | AXE640224 | AXE680124 | AXE510127 | AXE534127 |
| AXE580127 | AXE644124 | AXE680224 | AXE510127D | AXE534127D |
| AXE620124 | AXE644124D | AXE650124D | AXE512127 | AXE540127 |
| AXE620124D | AXE644224 | AXE650224 | AXE512127D | AXE540127D |
| AXE620224 | AXE650124 | AXE610124 | AXE514127 | AXE544127 |
| AXE624124 | AXE654124 | AXE610124D | AXE514127D | AXE544127D |
| AXE624124D | AXE654224 | AXE610224 | AXE516127 | AXE616124D |
| AXE624224 |
------------------------------------------------------------------------------------------------
3, 일본 파나소닉 커넥터-파나소닉|일본 파나소닉 산업용 A4S 시리즈 기판-FPC용 좁은 피치 커넥터 이 제품 판매자입니다:
대리점 판매 [일본 파나소닉 커넥터-파나소닉 | 좁은 피치 커넥터가있는 일본 파나소닉 산업용 A4S 시리즈 기판-FPC] 및 모든 (번호 / 유형) 커넥터 제품 표 목록의 두 번째 항목의 내용; 커넥터 | 하네스 | 케이블 제품 솔루션을 구매하거나 이해하려면 다음 방법을 통해 당사에 문의하시기 바랍니다.
