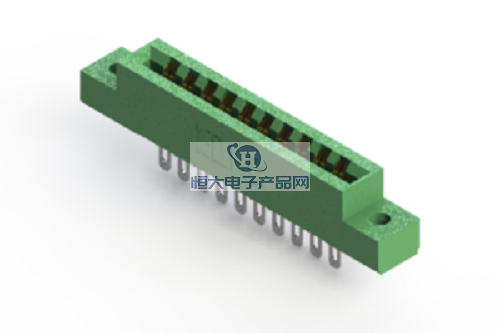

EDAC|EDAC 커넥터|캐나다/야데이 일렉트로닉스 306 계열 카드 에지 커넥터는 녹색| 0.156인치(3.96mm) 중심선 피치| 0.460인치(11.68mm) 절연체 높이| 카드 에지 커넥터이며 주요 특징: 0.156인치(3.96mm) 접점 피치, 단일 중심선 행, 공칭 두께의 인쇄 회로 기판을 수용합니다. 0.062인치(1.57mm) 인쇄 회로 기판, 얇은 절연체, 0.460인치(11.68mm), 인쇄 회로 기판 테일 및 와이어 구멍을 포함한 접점 종단 옵션, 여러 장착 옵션, 접점 및 접촉 극성 키 수용, 사전 조립된 카드 가이드 사용 가능.
1, EDAC | EDAC 커넥터 | 캐나다 / Yaday Electronics 306 시리즈 카드 에지 커넥터 주요 제품 성능 세부 정보:
| 진단 속성 | 매개변수화 |
| 0.156인치(3.96mm) 접점 간격, 단일 중앙 라인 열 | 절연체 재질: UL 94V-0 열가소성 폴리에스테르 |
| 공칭 두께가 0.062인치(1.57mm)인 인쇄 회로 기판 사용 가능 | 접촉 재질: 구리 합금 |
| 얇은 절연체, 0.460인치(11.68mm) | 접촉부 도금: 결합부 금도금, 꼬리 부분 주석 도금, 모든 바닥 니켈 도금 |
| 접점 종단 옵션에는 인쇄 회로 기판 테일 및 전선 구멍이 포함됩니다. | 정격 전류: 5암페어 |
| 다양한 설치 옵션 | 접촉 저항: 10m옴 이상 |
| 접촉 및 접촉 편광 키 허용 | 유전체 내전압: 해수면에서 인접 접점 간 1800VAC rms. |
| 사전 조립된 카드 가이드 제공 | 절연 저항: 최소 5000메가옴 |
| RoHS 준수 및 UL 인증 | 작동 온도: 섭씨 -40도 ~ 섭씨 +105도 |
| 삽입력: 0.070인치(1.78mm) 두께 게이지로 테스트했을 때 접점 쌍당 16온스(4.45Nm) 더 큽니다. | |
| 풀아웃 힘: 0.054"(1.37mm) 두께 게이지로 테스트했을 때 접점 쌍당 최소 1온스(0.28N)의 풀아웃 힘이 발생합니다. |
------------------------------------------------------------------------------------------------
2、EDAC|EDAC 커넥터|캐나다/야이드 일렉트로닉스 306 시리즈 카드 에지 커넥터 주요 부품 번호/모델 번호 표입니다:
| 306-006-400-101 | 306-006-420-101 | 306-006-421-101 | 306-006-500-101 | 306-006-520-101 |
| 306-006-400-102 | 306-006-420-102 | 306-006-421-102 | 306-006-500-102 | 306-006-520-102 |
| 306-006-400-103 | 306-006-420-103 | 306-006-421-103 | 306-006-500-103 | 306-006-520-103 |
| 306-006-400-104 | 306-006-420-104 | 306-006-421-104 | 306-006-500-104 | 306-006-520-104 |
| 306-006-400-107 | 306-006-420-107 | 306-006-421-107 | 306-006-500-107 | 306-006-520-107 |
| 306-006-400-108 | 306-006-420-108 | 306-006-421-108 | 306-006-500-108 | 306-006-520-108 |
| 306-006-400-112 | 306-006-420-112 | 306-006-421-112 | 306-006-500-112 | 306-006-520-112 |
| 306-006-400-158 | 306-006-420-158 | 306-006-421-158 | 306-006-500-158 | 306-006-520-158 |
| 306-006-400-168 | 306-006-420-168 | 306-006-421-168 | 306-006-500-168 | 306-006-520-168 |
| 306-006-400-178 | 306-006-420-178 | 306-006-421-178 | 306-006-500-178 | 306-006-520-178 |
------------------------------------------------------------------------------------------------
3, 캐나다 EDAC 커넥터 - EDAC|캐나다/야텍스 일렉트로닉스 306 시리즈 카드 에지 커넥터 이 제품 판매자입니다:
대리점 판매 [캐나다 EDAC 커넥터 - EDAC | 캐나다 / Yade electronic 3006 시리즈 카드 엣지 커넥터] 및 모든 (자재 번호 / 모델) 커넥터 제품 표 목록의 두 번째 항목 내용; 커넥터 | 하네스 | 케이블 제품 솔루션을 구매하거나 이해하려면 다음 방법을 통해 당사에 문의하시기 바랍니다.
