Phân loại：브랜드 커넥터

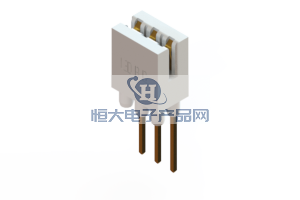

EDAC|EDAC 커넥터|캐나다/야데이 일렉트로닉스 243 계열 카드 에지 커넥터는 흰색 | .200인치(5.08mm) 피치 | .200인치(5.08mm) 행 간격 | .656인치(16.66mm) 절연체 높이 | 카드 에지 커넥터의 주요 특징: 0.200인치(5.08mm) 접점 피치 x .200인치(5.08mm) 행 피치, 공칭 두께 0.062인치(1.57mm) 인쇄 회로 기판 수용, 하이 프로파일 절연체, .656인치(16.66mm), 금속 백킹에 압착된 절연체 슬리브, 모든 길이의 커넥터 조립이 가능한 모듈식 설계, 접점 종단. 045인치(1.14mm) 정사각형 권선, 접점 및 접점 극성 키 수용.
1, EDAC | EDAC 커넥터 | 캐나다 / 야데이전자 243 시리즈 카드 에지 커넥터 주요 제품 성능 정보:
| 진단 속성 | 매개변수화 |
| 0.200인치(5.08mm) 접점 간격 x 0.200인치(5.08mm) 행 간격 | 절연체 재질: UL 94V-0 열가소성 폴리에스테르, 흰색 |
| 공칭 두께가 0.062인치(1.57mm)인 인쇄 회로 기판 사용 가능 | 접촉 재질: 구리 합금 |
| 하이 프로파일 절연체, 0.656인치(16.66mm) | 접점 도금: 전체 접점이 니켈 위에 금도금 처리됨 |
| 금속 베이스 플레이트에 압착된 절연체 슬리브 | 정격 전류: 5암페어 |
| 모듈식 설계로 모든 길이의 커넥터를 조립할 수 있습니다. | 접촉 저항: 10m옴 이상 |
| 접점 종단 . 045 인치(1.14 mm) 정사각형 권선 | 유전체 내전압: 해수면에서 인접 접점 간 1800VAC rms. |
| 접촉 및 접촉 편광 키 허용 | 절연 저항: 최소 5000메가옴 |
| 무연 인증 | 작동 온도: 섭씨 -40도 ~ 섭씨 +105도 |
| 삽입력: 0.070인치(1.78mm) 두께 게이지로 테스트했을 때 접점 쌍당 16온스(4.45Nm) 더 큽니다. | |
| 풀아웃 힘: 0.054"(1.37mm) 두께 게이지로 테스트했을 때 접점 쌍당 최소 1온스(0.28N)의 풀아웃 힘이 발생합니다. |
------------------------------------------------------------------------------------------------
2、EDAC|EDAC 커넥터|캐나다/야이드 일렉트로닉스 243 시리즈 카드 에지 커넥터 주요 부품 번호/모델 번호 표:
| PART # | POSITION | ROWS | CONTACT DESCRIPTION | CONTACT TAIL SIZE | CONTACT TAIL LENGTH |
| 243-002-542-101 | 2 | Single Row | Wire hole | .045" (1.14mm) Square | .650" (16.51mm) |
| 243-003-542-101 | 3 | Single Row | Wire hole | .045" (1.14mm) Square | .650" (16.51mm) |
| 243-004-542-201 | 4 | Dual Row | Wire hole | .045" (1.14mm) Square | .650" (16.51mm) |
| 243-006-542-201 | 6 | Dual Row | Wire hole | .045" (1.14mm) Square | .650" (16.51mm) |
------------------------------------------------------------------------------------------------
3, 캐나다 EDAC 커넥터 - EDAC|캐나다/야텍 일렉트로닉스 243 시리즈 카드 에지 커넥터 이 제품 판매업체입니다:
대리점 판매 [캐나다 EDAC 커넥터 - EDAC | 캐나다 / Yade electronic 243 시리즈 카드 엣지 커넥터] 및 모든 (자재 번호 / 모델) 커넥터 제품 표 목록의 두 번째 항목 내용; 커넥터 | 하네스 | 케이블 제품 솔루션을 구매하거나 이해하려면 다음 방법을 통해 당사에 문의하시기 바랍니다.
