Phân loại：브랜드 커넥터

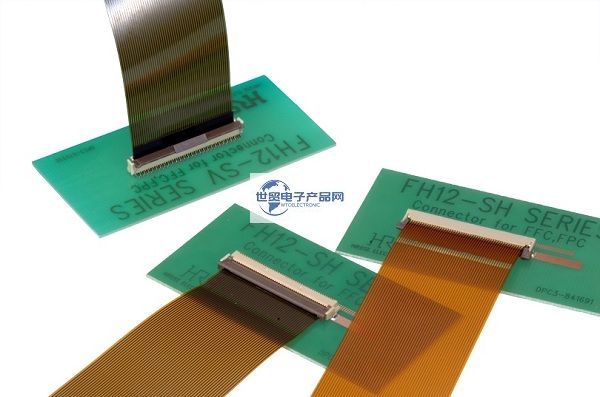

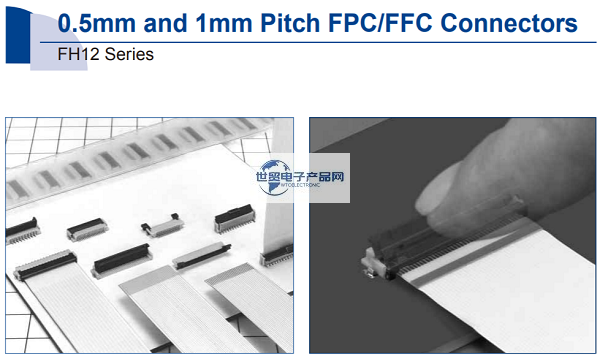

HRS|히로세|일본 히로세 FH12 계열 0.5mm 피치 수평 및 수직 플러그형 FPC 커넥터는 0.5mm 피치, 높이 2.0mm 하단 접점, 전면 플립 FPC/FFC 커넥터로 주요 특징: 1. 회전 원터치 ZIF 메커니즘, 2. 명확한 촉감, 3. 고밀도 실장 지원, 4. 상단 및 하단 접점, 수직 실장 유형, 5. 5. 1mm 피치 제품, 6. 강화 액추에이터, 7. 롤 포장 옵션당 500개(시험 생산용).
1, HRS | 히로세 | 일본 히로세 FH12 시리즈 0.5mm 피치 수평 및 수직 플러그 FPC 커넥터 주요 제품 사양 세부 정보:
| 커넥터 유형 | 비밀번호 |
| 소켓 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 29, 30, 32, 33, 34, 35, 36, 40, 42, 45, 49, 50, 53, 60 |
| 장착 거리 | 다른 PIN 개수 |
| 0.5, 1.0 mm | 개방 거리 |
| 커넥터 길이(피치 방향) | 0.5, 1.0 mm |
| 6.4, 7.1, 8.1, 8.4, 9.1, 9.4, 9.5, 9.6, 9.9, 10.1, 10.5, 10.6, 10.9, 11.1, 11.4, 11.6, 11.9, 12.0, 12.1, 12.4, 12.5, 12.6, 13.1, 13.4, 13.5, 13.6, 14.1, 14.4, 14.5, 15.1, 15.4, 15.5, 15.6, 16.1, 16.4, 16.5, 16.6, 17.1, 17.5, 18.1, 18.4, 18.5, 19.0, 19.1, 19.4, 19.5, 19.9, 20.1, 20.4, 20.5, 20.6, 21.0, 21.1, 21.4, 21.5, 21.6, 22.1, 22.5, 23.4, 23.9, 24.1, 24.4, 24.5, 25.5, 25.9, 26.6, 27.0, 27.9, 28.4, 29.1, 29.5, 30.6, 33.4 mm | (열 |
| 커넥터 높이 | 1 |
| 2.0, 2.4, 4.85 mm | 전송 사양 |
| 커넥터 너비(세로) | 전송 속도 |
| 4.85, 6.4, 7.0 mm | (최대) 작동 온도 범위 |
| 연락처 위치 | 85 ℃ |
| 하부 접점, 상부 접점, 수직형 | (최소) 작동 온도 범위 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (공칭 전압 |
| 권장 FFC/FPC | AC 50.0 V |
| FPC/FFC 커넥터 | (공칭 전압 |
| FPC/FFC 삽입 방향 | DC 50.0 V |
| 가로, 세로 유형 | 정격 전류 |
| 이동식 칼날 방향(예: 드라이버의 경우) | 0.5 A |
| 포지티브, 세로형 |
------------------------------------------------------------------------------------------------
2, 일본 HRS | 히로세 | 히로세 FH12 시리즈 0.5mm 피치 수평 및 수직 삽입 및 제거 FPC 커넥터 주요 재료 번호/종류:
| FH12-6S-0.5SVA(98) | FH12-50(24)SA-1SH(55) | FH12A-30S-0.5SH(55) | FH12-22S-0.5SH(1)(98) | FH12-36S-0.5SH(55) |
| FH12-34S-0.5SVA(98) | FH12-50S-0.5SH(1)(98) | FH12A-32S-0.5SH(55) | FH12-22S-0.5SH(55) | FH12-36S-0.5SVA(54) |
| FH12-33S-0.5SVA(98) | FH12-50S-0.5SH(54) | FH12A-33S-0.5SH(55) | FH12-22S-0.5SVA(54) | FH12-40S-0.5SH(1)(98) |
| FH12-49S-0.5SVA(98) | FH12-50S-0.5SH(55) | FH12A-34S-0.5SH(55) | FH12-22S-1SH(1)(98) | FH12-40S-0.5SH(54) |
| FH12-32S-0.5SVA(98) | FH12-50S-0.5SVA(54) | FH12A-36S-0.5SH(55) | FH12-22S-1SH(55) | FH12-40S-0.5SH(55) |
| FH12-36S-0.5SVA(98) | FH12-53S-0.5SH(1)(98) | FH12A-40S-0.5SH(55) | FH12-24S-0.5SH(1)(98) | FH12-40S-0.5SVA(54) |
| FH12-30S-0.5SVA(98) | FH12-53S-0.5SH(55) | FH12A-42S-0.5SH(55) | FH12-24S-0.5SH(54) | FH12-45S-0.5SH(1)(98) |
| FH12-50S-0.5SVA(98) | FH12-5S-1SH(1)(98) | FH12A-45S-0.5SH(55) | FH12-24S-0.5SH(55) | FH12-45S-0.5SH(55) |
| FH12-26S-0.5SVA(98) | FH12-5S-1SH(55) | FH12A-50S-0.5SH(55) | FH12-24S-0.5SVA(54) | FH12-10(4)SA-1SH(1)(98) |
| FH12-60S-0.5SVA(98) | FH12-60S-0.5SVA(54) | FH12S-30S-0.5SH(55) | FH12-25S-0.5SH(1)(98) | FH12-10(4)SA-1SH(55) |
| FH12-40S-0.5SVA(98) | FH12-6S-0.5SH(1)(98) | FH12S-40S-0.5SH(55) | FH12-25S-0.5SH(55) | FH12-10S-0.5SH(1)(98) |
| FH12A-34S-0.5SH(1)(98) | FH12-6S-0.5SH(55) | FH12S-45S-0.5SH(55) | FH12-26S-0.5SH(1)(98) | FH12-10S-0.5SH(54) |
| FH12-10S-0.5SVA(98) | FH12-6S-0.5SVA(54) | FH12S-50S-0.5SH(55) | FH12-26S-0.5SH(55) | FH12-10S-0.5SH(55) |
| FH12-15S-0.5SVA(98) | FH12-6S-1SH(1)(98) | FH12S-53S-0.5SH(55) | FH12-26S-0.5SVA(54) | FH12-10S-0.5SVA(54) |
| FH12-13S-0.5SVA(98) | FH12-6S-1SH(55) | FH12-16S-0.5SH(55) | FH12-26S-1SH(1)(98) | FH12-11S-0.5SH(1)(98) |
| FH12-18S-0.5SVA(98) | FH12-7S-1SH(1)(98) | FH12-16S-0.5SVA(54) | FH12-26S-1SH(55) | FH12-11S-0.5SH(55) |
| FH12-17S-0.5SVA(98) | FH12-7S-1SH(55) | FH12-16S-1SH(1)(98) | FH12-28S-0.5SH(1)(98) | FH12-11S-1SH(1)(98) |
| FH12-16S-0.5SVA(98) | FH12-8S-0.5SH(1)(98) | FH12-16S-1SH(55) | FH12-28S-0.5SH(55) | FH12-11S-1SH(55) |
| FH12-22S-0.5SVA(98) | FH12-8S-0.5SH(55) | FH12-17S-0.5SH(1)(98) | FH12-30(14)SA-1SH(55) | FH12-12S-0.5SH(1)(98) |
| FH12-20S-0.5SVA(98) | FH12-8S-1SH(1)(98) | FH12-17S-0.5SH(55) | FH12-30S-0.5SH(1)(98) | FH12-12S-0.5SH(55) |
| FH12-12S-0.5SVA(98) | FH12-8S-1SH(55) | FH12-17S-0.5SVA(54) | FH12-30S-0.5SH(55) | FH12-12S-0.5SVA(54) |
| FH12-45S-0.5SVA(98) | FH12-9S-1SH(1)(98) | FH12-17S-1SH(1)(98) | FH12-30S-0.5SVA(54) | FH12-12S-1SH(1)(98) |
| FH12-24S-0.5SVA(98) | FH12-9S-1SH(55) | FH12-17S-1SH(55) | FH12-32S-0.5SH(1)(98) | FH12-12S-1SH(55) |
| FH12A-45S-0.5SH(1)(98) | FH12A-10S-0.5SH(55) | FH12-18S-0.5SH(1)(98) | FH12-32S-0.5SH(55) | FH12-13S-0.5SH(1)(98) |
| FH12-16S-1SVA(54) | FH12A-12S-0.5SH(55) | FH12-18S-0.5SH(54) | FH12-32S-0.5SVA(54) | FH12-13S-0.5SH(55) |
| FH12-20S-1SVA(54) | FH12A-15S-0.5SH(55) | FH12-18S-0.5SH(55) | FH12-33S-0.5SH(1)(98) | FH12-13S-0.5SVA(54) |
| FH12-22S-1SVA(54) | FH12A-16S-0.5SH(55) | FH12-18S-0.5SVA(54) | FH12-33S-0.5SH(55) | FH12-14(6)SA-1SH(1)(98) |
| FH12-24S-1SVA(54) | FH12A-18S-0.5SH(55) | FH12-19S-0.5SH(1)(98) | FH12-33S-0.5SVA(54) | FH12-14S-0.5SH(1)(98) |
| FH12-6S-1SVA(54) | FH12A-20S-0.5SH(55) | FH12-19S-0.5SH(55) | FH12-34S-0.5SH(1)(98) | FH12-14S-0.5SH(55) |
| FH12-7S-1SVA(54) | FH12A-22S-0.5SH(55) | FH12-20S-0.5SH(1)(98) | FH12-34S-0.5SH(55) | FH12-15S-0.5SH(1)(98) |
| FH12-8S-1SVA(54) | FH12A-24S-0.5SH(55) | FH12-20S-0.5SH(55) | FH12-34S-0.5SVA(54) | FH12-15S-0.5SH(55) |
| FH12-45S-0.5SVA(54) | FH12A-26S-0.5SH(55) | FH12-20S-0.5SVA(54) | FH12-35S-0.5SH(1)(98) | FH12-15S-0.5SVA(54) |
| FH12-49S-0.5SVA(54) | FH12A-28S-0.5SH(55) | FH12-22(10)SA-1SH(1) | FH12-35S-0.5SH(55) | FH12-16S-0.5SH(1)(98) |
| FH12-50(24)SA-1SH(1) | FH12A-29S-0.5SH(55) | FH12-22(10)SA-1SH(55) | FH12-36S-0.5SH(1)(98) |
------------------------------------------------------------------------------------------------
3, 일본 HRS 커넥터 - HRS | 히로세 | 히로세 FH12 시리즈 0.5mm 피치 수평 및 수직 삽입 및 제거 FPC 커넥터 이 제품 판매자입니다:
대리점 판매 [일본 HRS 커넥터 - HRS | 히로세 | 일본 히로세 FH12 시리즈 0.5mm 피치 수평 및 수직 삽입 및 제거 FPC 커넥터] 및 모든 (재료 번호 / 유형) 커넥터 제품 표 목록의 두 번째 항목의 내용; 커넥터 | 하네스 | 케이블 제품 솔루션을 구매하거나 이해하려면 다음 방법을 통해 당사에 문의하시기 바랍니다. .
