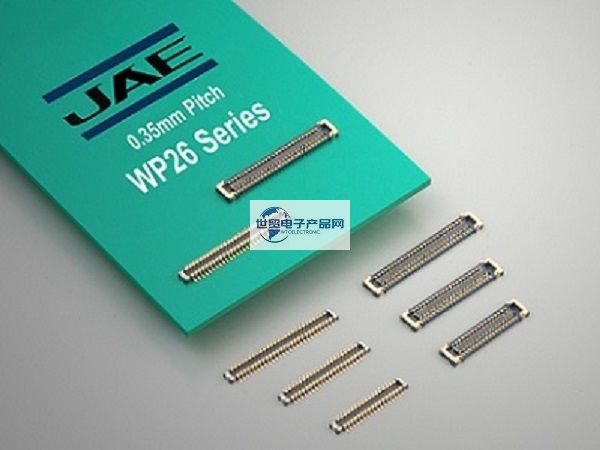

일본항공우주전자 WP26 계열 0.35mm 피치 기판 간 커넥터는 스마트폰과 같은 얇고 가벼운 소형 정보 통신 기기의 고밀도 실장에 이상적인 0.35mm 피치, 얇은 적층 기판 간(FPC) 커넥터로, 커넥터 오정렬 시 힘이 가해지면 절연체가 손상되지 않도록 결합면을 보호하는 구조로 설계되어 있습니다. 커넥터가 잘못 정렬될 때 절연체를 손상시킬 수 있는 힘을 줄입니다. 또한 JAE의 이전 제품(WP9 시리즈)에 비해 실장 공간이 15% 줄어들어 보드 공간을 절약하고 설계 유연성을 향상시킵니다. 주요 특징은 0.35mm 피치, 2열, 0.6mm 적층 높이입니다. 압축 구조는 절연체 손상으로부터 결합 표면의 보호를 강화합니다. (아머링), 2점 접점 설계로 비틀림 응력에 저항합니다. 명확한 클릭으로 고객 기동성 향상. 접점 구조는 높은 내마모성과 높은 접점 신뢰성을 보장합니다. 무연. (접점의 니켈 배리어 층이 솔더 코어 흡입을 방지합니다.) 신호 접점은 10Gbps 전송 속도를 지원합니다. MIPI, USB3.1 2세대 및 PCIe 3세대 전송을 지원합니다. 주요 응용 분야: 스마트폰 및 기타 정보 통신 장치.


1, JAE | JAE 커넥터 | 일본 항공 전자 WP26 계열 0.35mm 피치 기판 간 커넥터 주요 제품 사양 세부 정보:

Number   of Contacts10, 24, 34,   40, 42, 54, 60 pos.
Pitch0.35 mm, 2 rows
Rated CurrentAC, DC 0.3 A/ terminal
Rated VoltageAC, DC 50 V
Contact Resistance70 milliohm max. (initial)
Insulation Resistance100 megohm min. (initial)
Dielectric Withstanding VoltageAC 250 Vr.m.s. for 1 minute
Total Insertion Force1.5N x n max. (n: No. of pos.)
Total Extraction Force0.15N x n min. (n: No. of pos.)
Life Time30 mating cycles
Operating Temperature Range-40 Deg. C to +85 Deg. C

------------------------------------------------------------------------------------------------

2、일본 JAE|JAE 커넥터|일본 항공 전자 WP26 시리즈 0.35mm 피치 기판 간 커넥터 주요 부품 번호/모델 번호:

Product   NameFeaturesNumber of   Positions
WP26-P024VA1-R150000.35mm pitch,   Stacking type board-to-board (FPC) connector, 24 pos., Plug24 pos.
WP26-P040VA1-R150000.35mm pitch,   Stacking type board-to-board (FPC) connector, 40 pos., Plug40 pos.
WP26-S024VA1-R150000.35mm pitch,   Stacking type board-to-board (FPC) connector, 24 pos., Receptacle24 pos.
WP26-S040VA1-R150000.35mm pitch,   Stacking type board-to-board (FPC) connector, 40 pos., Receptacle40 pos.

------------------------------------------------------------------------------------------------

3, 일본 JAE 커넥터 - JAE | 일본 항공 전자 WP26 시리즈 0.35mm 피치 기판 간 커넥터 이 제품 판매자:

대리점 판매 [일본 JAE 커넥터-JAE | 일본 항공 전자 WP26 시리즈 0.35mm 피치 기판 간 커넥터] 및 전체 (번호/모델) 커넥터 제품 표 목록의 두 번째 항목의 내용, 커넥터 | 하네스 | 케이블 제품 솔루션을 구매하거나 이해하려면 다음 방법을 통해 문의해 주시기 바랍니다.
