Phân loại：브랜드 커넥터

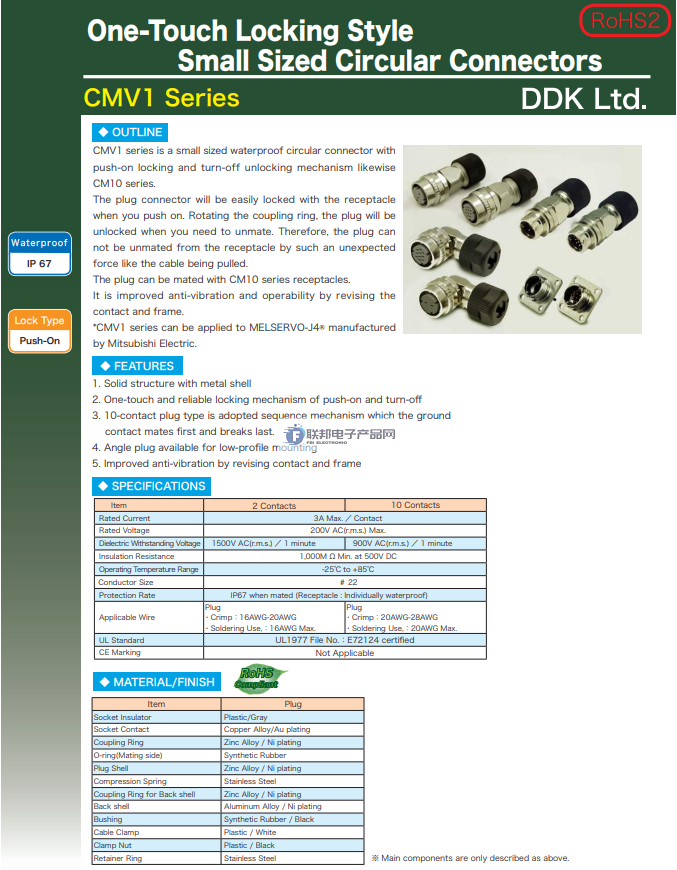

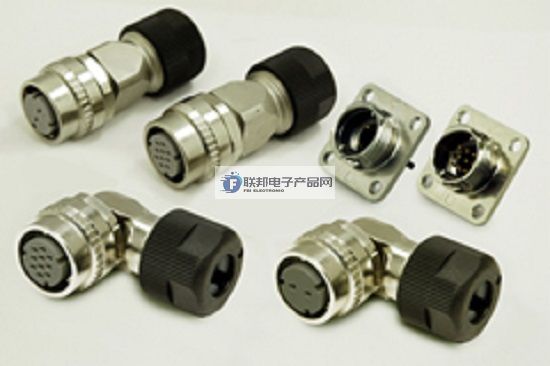

DDK|DDK 커넥터|NIPPON ELECTRONICS CMV1 시리즈 퀵 잠금 소형 방수 커넥터는 이전 제품인 CM10(D6) 커넥터와 마찬가지로 빠르게 삽입, 밀어서 열고 분리할 수 있는 소형의 원형 방수 플러그 커넥터입니다. 플러그 커넥터를 누르면 쉽게 잠글 수 있고, 분리할 때는 커플링을 돌려서 잠금을 해제할 수 있습니다. 따라서 케이블이 뽑히거나 예상치 못한 외력이 가해져도 삽입 편차를 걱정할 필요가 없습니다. 또한 CM10 소켓은 이전 제품과 동일한 방식으로 삽입할 수 있으며, 접점의 구조와 형상을 변경하여 내진동성과 작업 효율을 향상시키기 위해 노력하고 있습니다. 미쓰비시전기 서보 J4 시리즈에 적용 가능.
| 이 제품 시리즈의 전기적 성능에 대한 일반적인 사양은 다음과 같습니다: | |
| 정격 전류: 3A/접점 | 방수: IP67 이상(내장된 경우) |
| 정격 전압: AC200V(r.m.s) | 적합한 코드: 플러그 / |
| 내전압: 2코어 {AC1,500V(r.m.s)/1분}, 10코어 {AC900V(r.m.s)/1분}. | 크림프: AWG16~20(2코어), AWG20~28(10코어) |
| 절연 저항: DC500V 1,000MΩ 이상 | 납땜: 최대 AWG16(2코어), 최대 AWG20(10코어) |
| 작동 온도 범위: ー25℃~85℃. | |
1, DDK | DDK 커넥터 | 일본 전자 CMV1 시리즈 퀵 잠금 방식 소형 방수 커넥터 주요 제품 사양 정보:
| 기능. |
| 금속 케이스는 튼튼하고 견고합니다. |
| 푸시-푸시-분리 방식으로 레버 하나로 조작할 수 있으며, 안전하게 잠깁니다. |
| 10극 모델의 경우 접지 접점이 다른 접점보다 먼저 접촉하는 경향이 있으며, 역방향 분리 구성을 사용하여 분리됩니다. |
| 각진 플러그를 채택하여 바닥이 얇은 어셈블리를 구현했습니다. |
| 내진동성을 개선하기 위해 접점 모양이 변경되었습니다. |
------------------------------------------------------------------------------------------------
2、일본 DDK | DDK 커넥터 | 일본 전자 CMV1 시리즈 퀵 잠금 방식 소형 방수 커넥터 주요 재료 번호 / 유형:
| CMV1-SP10S-S | CMV1-AP10S-M2 | CMV1-AP2S-S | CMV1-CR10P-S | CMV1-CR2P-M1 |
| CMV1-SP10S-M1 | CMV1-AP10S-L | CMV1-AP2S-M1 | CMV1-CR10P-M1 | CMV1-CR2P-M2 |
| CMV1-SP10S-M2 | CMV1-SP2S-S | CMV1-AP2S-M2 | CMV1-CR10P-M2 | CMV1-CR2P-L |
| CMV1-SP10S-L | CMV1-SP2S-M1 | CMV1-AP2S-L | CMV1-CR10P-L | CM10-R-DC |
| CMV1-AP10S-S | CMV1-SP2S-M2 | CMV1-R10P | CMV1-CR2P-S | CMV1-RFT |
| CMV1-AP10S-M1 | CMV1-SP2S-L | CMV1-R2P |
------------------------------------------------------------------------------------------------
3, 일본 DDK - DDK | 일본 전자 CMV1 시리즈 퀵 잠금 방식 소형 방수 커넥터 이 제품 판매자:
대리점 판매 [일본 DDK 커넥터 - DDK | 일본 전자 CMV1 시리즈 고속 잠금 방식 소형 방수 커넥터] 및 모든 (자재 번호 / 모델) 커넥터 제품 표 목록의 두 번째 항목의 내용; 커넥터 | 하네스 | 케이블 제품 솔루션을 제공 할 수있는 구매 또는 이해하려면 다음 방법을 통해 문의하시기 바랍니다.
